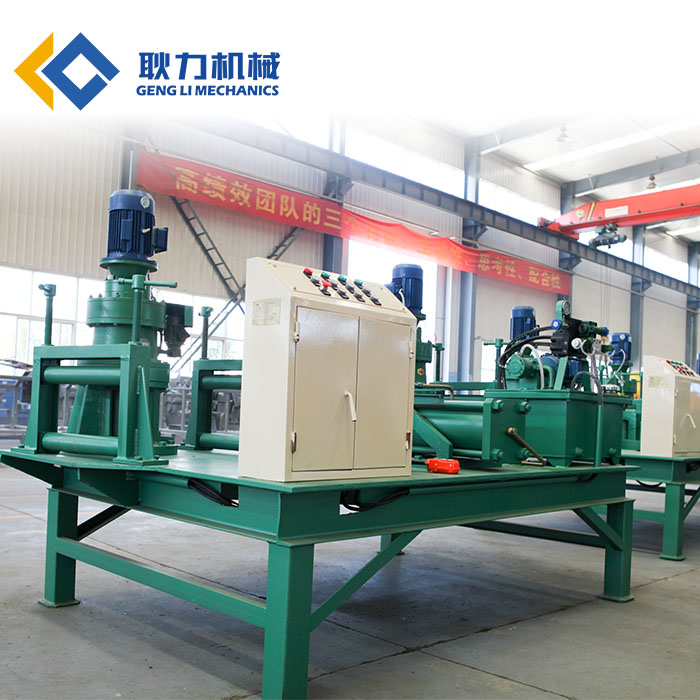

液壓式型鋼冷彎?rùn)C(jī)也稱彎拱機，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼角鋼U型鋼等型材的彎曲。

一、液壓式型鋼冷彎?rùn)C(jī)的結構

液壓式型鋼冷彎?rùn)C(jī)是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。

二、液壓式型鋼冷彎?rùn)C(jī)的工作原理

工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔助系統的門式托架上即可。這種冷彎作業，保證了材質的強度，提高了支護鋼拱架的質量，極大地提高了工效，操作簡單、明了。冷彎?rùn)C(jī)與壓床相比，具有良好的工作性能。

三、液壓式型鋼冷彎?rùn)C(jī)的安裝與使用:

1.本機應置放在混泥土基礎地面上，機座底板安裝應水平不得扭曲。

2.電源線應有可靠的接地線以保證用電安全。

3.液壓油箱應加夠清潔的液壓用油。

4.送電后啟動潤滑油泵及液壓油泵檢查旋轉方向是否正確,校正后方可進行其它操作。

5.啟動主驅動電機,兩驅動輪轉向應一致,用移動按鈕操作檢查油缸滾輪前進、后退運行是否正常,全行程運行排除液壓系統內空氣,一切正常后方可進行工字鋼冷彎操作。
