拱架在隧道施工中的作用：支護洞體，它與錨桿、鋼筋網片、連接鋼筋、混凝土等組成一個鋼體不讓其垮塌。在施工后不能取下來重復使用，是長期支護在隧道里面的。
鋼拱架與格柵拱架的區別：
①材料不同，鋼拱架由H型鋼、工字鋼等制作；格柵拱架是用鋼筋制作成的拱架。
②用途不同，鋼拱架用于圍巖級別較高的地方；格柵拱架用于圍巖級別較低的地方。

鋼拱架與格柵拱架的區別詳細介紹：
1、鋼拱架

鋼拱架按照制作材料分為H型鋼拱架，工字鋼拱架，槽鋼拱架，礦工鋼支架，U型鋼支架，其中在公路及鐵路隧道施工中工字鋼拱架在鋼拱架中使用比例非常大，H型鋼拱架次之；礦工鋼支架以及U型鋼支架一般用于煤礦等巷道的支護中，在煤礦中也有用工字鋼制作的，但非常少。槽鋼拱架一般用于小隧道，極少使用。在制作過程中有的用成品型鋼制作，有的則用鋼板下料拼焊成型鋼，如H型鋼，工字鋼，其中H型鋼比例比工字鋼大，鋼拱架用于圍巖級別較高的地方。

鋼拱架制作成弧形一般是用冷彎機冷彎，也可以用拉彎機拉，還可以用頂彎機頂，各種機器設備有各自的特點，包括加工半徑，弧形流暢度，弧形精度，和對型鋼加工后的扭曲與變形的控制，加工速度，設備加工能力，設備價格等各不相同，用戶要根據實際拱架材料的設計圖選用相應的設備。

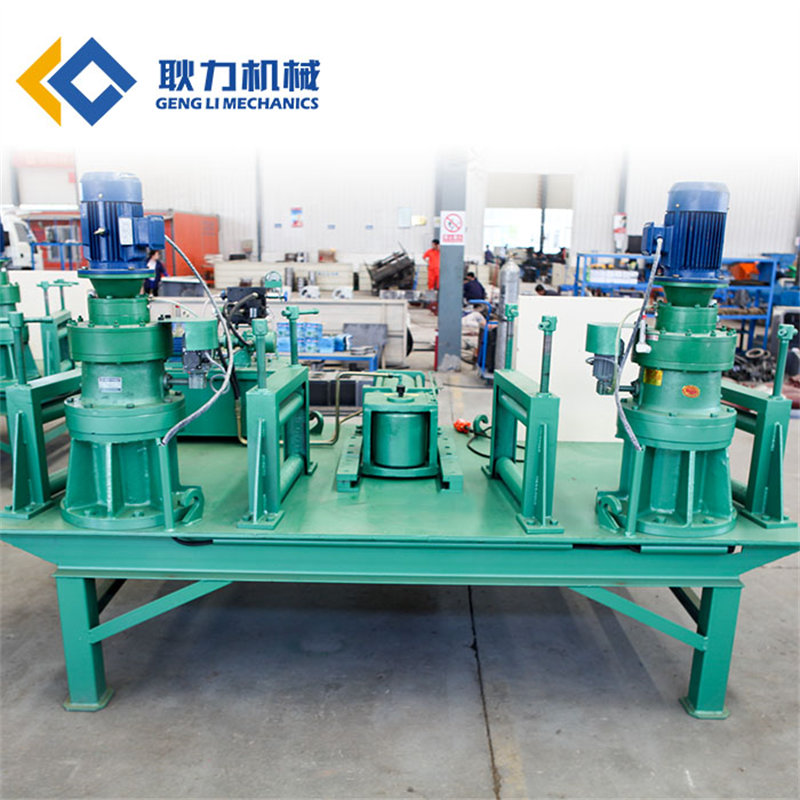

? ? 制作鋼拱架可以用到的鋼筋加工設備是耿力工字鋼冷彎機、數控型鋼拱架焊接機器人等設備。

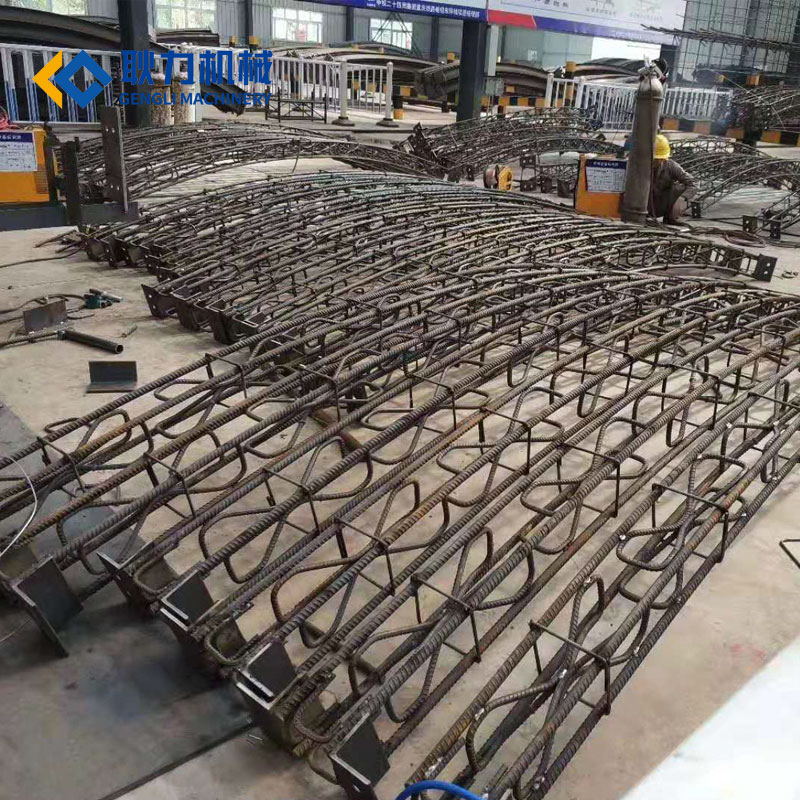

2、格柵拱架

格柵拱架是用鋼筋制作成的拱架，和鋼拱架一樣按照一定的弧度和長度制作，制作成一個個單元件，然后在施工現場安裝，作用也是與鋼拱架一樣，不過常用于圍巖級別較低的地方。

格柵拱架是由主筋，八字筋，U型鋼筋，匝筋，角鋼連接板組成。其中需要用到鋼筋切斷機，鋼筋調直切斷機，鋼筋彎曲機，角鋼切斷機，臺式鉆機，電焊機。制作時主鋼筋需放進一標準的模具中，然后把事先預制好的其他零部件按照圖安裝在相應的位置，再按照一定的要求焊接牢固即可，在制作模具時主要考慮脫模時的變形量，連接板的角度，孔的位置定位等。半徑要按經驗作適當?shù)恼{(diào)整。

制作格柵拱架可以用到的鋼筋加工設備是耿力數控8字筋成型機、數控8字筋生產線、數控蝴蝶筋和花拱架焊接機器人等全自動智能鋼加工設備。
