在工程行業中，無論是你是現場管理人員還是一線工人，都要會看圖紙，根據圖紙來施工！那么，看圖識圖就是必備技能！不管你是做鋼筋工、木工，水電工等，都需要對圖紙有所了解！看完圖紙后，就知道該怎么干！圖紙一般都會比較復雜，當然也有簡單的！圖紙上有各種符號標識跟數字，一般剛接入開始工作的人會讓人看的感覺眼花繚亂。那么，該如何快速讀懂圖呢？

下面，小編就分享一下在我們公司干了一輩子的工程老師傅最近給我們分享的一些訣竅，如何快速上手看鋼筋圖紙！

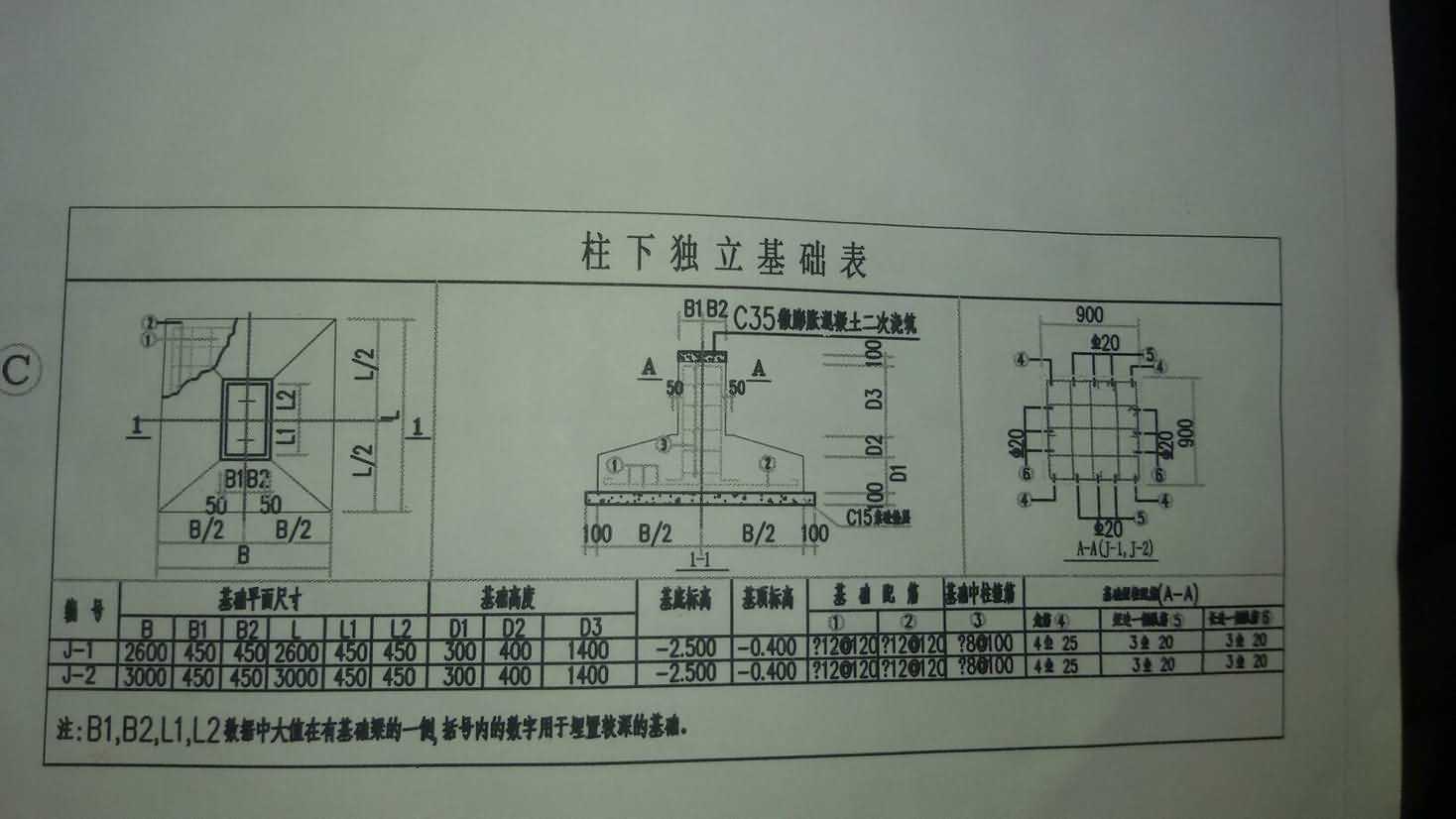

1、箍筋表示方法

⑴ φ10@100/200(2)表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍。

⑵ φ10@100/200(4)表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍。

⑶ φ8@200(2)表示箍筋為φ8，間距為200，雙肢箍。

⑷ φ8@100(4)/150(2)表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。

2、梁上主筋和梁下主筋同時表示方法 教你看工程圖紙：鋼筋圖紙標示法5點注意事項

⑴ 3Φ22，3Φ20表示上部鋼筋為3Φ22,下部鋼筋為3Φ20。

⑵ 2φ12，3Φ18表示上部鋼筋為2φ12,下部鋼筋為3Φ18。

⑶ 4Φ25，4Φ25表示上部鋼筋為4Φ25,下部鋼筋為4Φ25。

⑷ 3Φ25，5Φ25表示上部鋼筋為3Φ25,下部鋼筋為5Φ25。

3、梁上部鋼筋表示方法：（標在梁上支座處）

⑴ 2Φ20表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22為通長，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部鋼筋上排為4Φ25，下排為2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。

4、梁腰中鋼筋表示方法：

⑴ G2φ12表示梁兩側的構造鋼筋，每側一根φ12。

⑵ G4Φ14表示梁兩側的構造鋼筋，每側兩根Φ14。

⑶ N2Φ22表示梁兩側的抗扭鋼筋，每側一根Φ22。

⑷ N4Φ18表示梁兩側的抗扭鋼筋，每側兩根Φ18。

5、梁下部鋼筋表示方法：（標在梁的下部）

⑴ 4Φ25表示只有一排主筋，4Φ25全部伸入支座內。

⑵ 6Φ25 2/4表示有兩排鋼筋，上排筋為2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4表示有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有兩排筋，上排筋為5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通長布置。

以上分析希望能夠幫助到大家！大家想要了解更多相關知識內容可以繼續關注我們。
